Piccolo, discreto e silenzioso è l’automatismo ideale che grazie ai suoi semplici leverismi, apre e chiude gli oscuranti e le persiane a battente della tua casa. Può essere applicato anche in caso di serramenti già esistenti, restando quasi invisibile, grazie alle dimensioni contenute della sua struttura e al cassonetto in alluminio bianco (verniciabile a richiesta). Motore a bassa tensione 12V.
Caratteristiche e funzionalità
Motoriduttore
Descrizione | RHA 1 |
Attuatore elettromeccanico | 12 Vdc |
Portata massima | 134 x 95 x 31 mm |
Classe di servizio | 2 - ligera |
Intermittenza | S2 = 7 min / S3 =15% |
Alimentazione | 12 Vdc |
Assorbimento | 1,4 A |
Coppia / Spinta | 34 Nm |
Velocità di apertura / chiusura | 12 s / 180° |
Temperatura di funzionamento | -20°C / +55°C |
Grado di protezione | IP 44 |
Quadro di comando | RHA 2 |
Cassonetto in alluminio riducibile a misura:
– 1 anta min = 600 mm (senza elettroblocco)
– 2 ante min = 800 mm (senza elettroblocco)
Dimensione sezione RHA
Centrale di comando
Descrizione | RHA2 |
Quadro di comando | per 1 o 2 motori 12 Vdc |
Ricevente radio | integrata, 433 MHz |
Alimentazione di rete | 230 Vac / 50-60Hz |
Risparmio energetico | consumo ridotto in stand-by e durante l’uso |
Numero motori | 1 o 2 |
Alimentazione motore | 12 Vdc / 1,4 A |
Elettroblocco | 12 Vdc |
ODS - Rilevamento ostacoli | Sí |
Comando apertura | Sí |
Comando chiusura | Sí |
Comando uomo presente | Sí |
Comando apertura centralizzato | Sí |
Comando chiusura centralizzato | Sí |

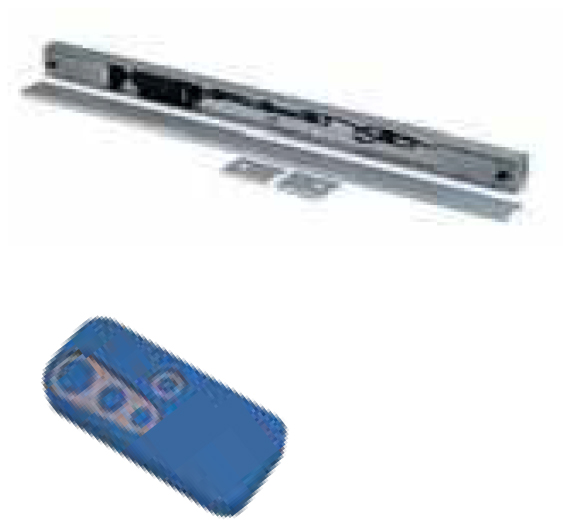

Fornitura in KIT
Set di automazione per sistemi a 1 anta (30 kg) o 2 ante (60 kg)
Il set contiene, in un’unica confezione, automazione e accessori di comando necessari per realizzare una persiana a una o
due ante battenti. Composizione:
– n.1 o 2 motoriduttori RHA1 completi di quadro di comando con ricevitore radio incorporato
– profilo di supporto e carter di chiusura entrambi in alluminio verniciato di colore BIANCO (RAL9010)
Codice | Nome | Descrizione Articolo |
APE-150/4510 | RHASET865 | Set per 1 anta di larghezza 865 mm (riducibile a misura) senza leve |
APE-150/4500 | RHASET1200 | Set per 2 ante di larghezza 1200 mm (riducibile a misura) senza leve |
APE-150/4515 | RHASET1525 | Set per 2 ante di larghezza 1525 mm (riducibile a misura) senza leve |
APE-550/1155 | EGOHOME | Trasmettitore 433,92 MHz per |
Per completare il SET aggiungere le leve per persiane (RHAG, RHAG1, RHAG2, RHAG3).
Da scegliere a seconda della tipologia di apertura dell’imposta, 1 leva per ogni anta.
Codice | Nome | Descrizione |
APE-150/4530 | RHAG | Kit di scorrimento completo di guida e braccio per 1 anta (destra o sinistra), regolabile |
APE-150/4531 | RHAG1 | Kit di scorrimento completo di guida e braccio per 1 anta (destra o sinistra) a non regolabile |
APE-150/4532 | RHAG2 | Kit di scorrimento completo di guida e braccio per 1 anta (destra o sinistra) spezzata, con pattino appoggio anta, |
APE-150/4533 | RHAG3 | Braccio leva a compasso T per 1 anta (destra o sinistra) |
Altre colorazioni RHASET
Le automazioni RHASET, oltre che di colore bianco, possono essere richieste anche in alluminio anodizzato (stesso prezzo del bianco) oppure con RAL fornito dal cliente.
alluminio anodizzato | alluminio verniciato | |
Codice | Nome | Codice |
APE-150/4510.S | RHASET865.S | APE-150/4510.XXXX |
APE-150/4500.S | RHASET1200.S | APE-150/4500.XXXX |
APE-150/4515.S | RHASET1525.S | APE-150/4515.XXXX |
Quantitativo minimo n.10 automazioni. |

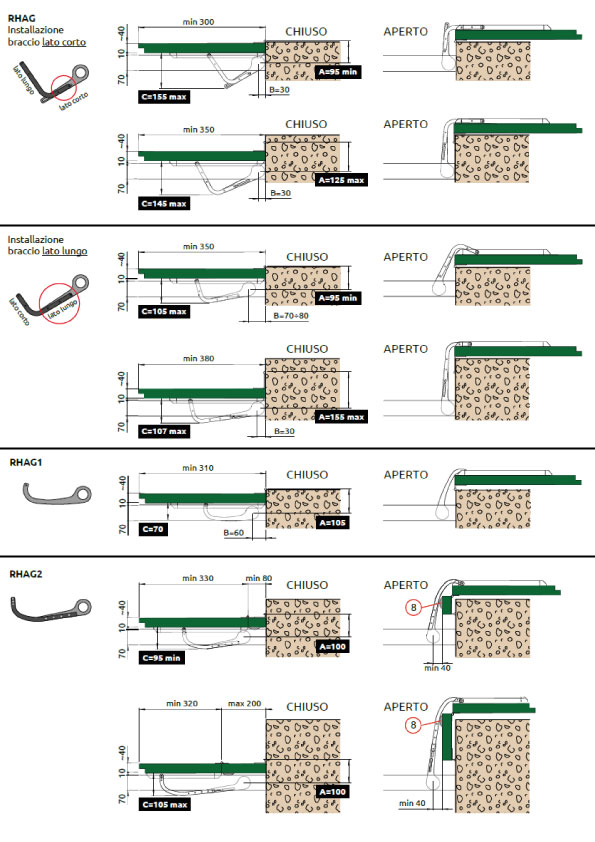

Applicazioni delle tre tipologie del kit braccio
Applicazione con motore direttamente sotto architrave

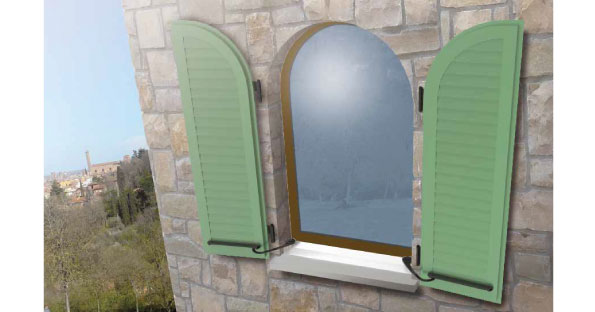

Applicazione con motore sul davanzale per finestre centinate
Accessori

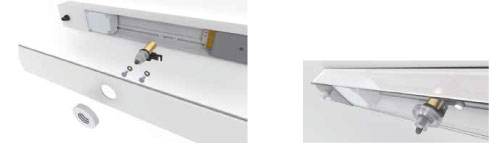

ELETTROBLOCCO
Elettroblocco a scomparsa integrato nel cassonetto. I motori offrono un’importante tenuta di chiusura ma sono meccanicamente reversibili. Per questo è possibile aggiungere l’elettroblocco a garantire la chiusura meccanica e quindi la sicurezza.
Codice | Nome | Descrizione |
APE-150/4580 | RHALOK | Elettroblocco 12V, inclusi accessori di installazione |

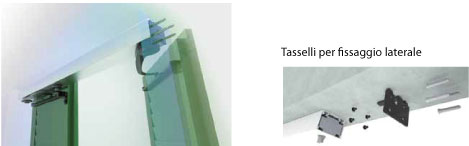

STAFFE PER FISSAGGIO LATERALE
Coppia di staffe destra+sinistra per fissaggio laterale del cassonetto. Vengono utilizzate laddove non sia possibile attaccarsi direttamente alla parte inferiore del trave.
Codice | Nome | Descrizione |
APE-150/4572 | RHASL | Coppia di staffe destra+sinistra per fissaggio laterale del cassonetto |
APPLICAZIONE CON MONTAGGIO SOPRA ARCHITRAVE

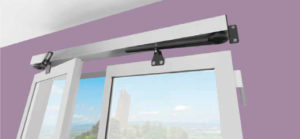

Applicazione interna su finestra

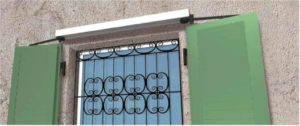

Applicazione esterna. Da utilizzare nel caso di ingombri nel vano finestra come la presenza di inferriate di sicurezza o zanzariere.
Codice | Nome | Descrizione |
APE-150/4573 | RHASA | Coppia di staffe destra+sinistra per fissaggio frontale del motore |
APE-150/4535 | RHAG5 | Leva per movimentazione apertura/chiusura |
