Ce kit contient l’automatisation et les accessoires de commande nécéssaires pour composer un système avec un volet battant
à un ou deux vantaux. Il contient:
– n.1 ou 2 motoréducteurs RHA1 avec unité de commande équipée de récepteur radio intégré
– profi lé de support et carter, les deux en aluminium anodisé peint en BLANC (RAL9010)

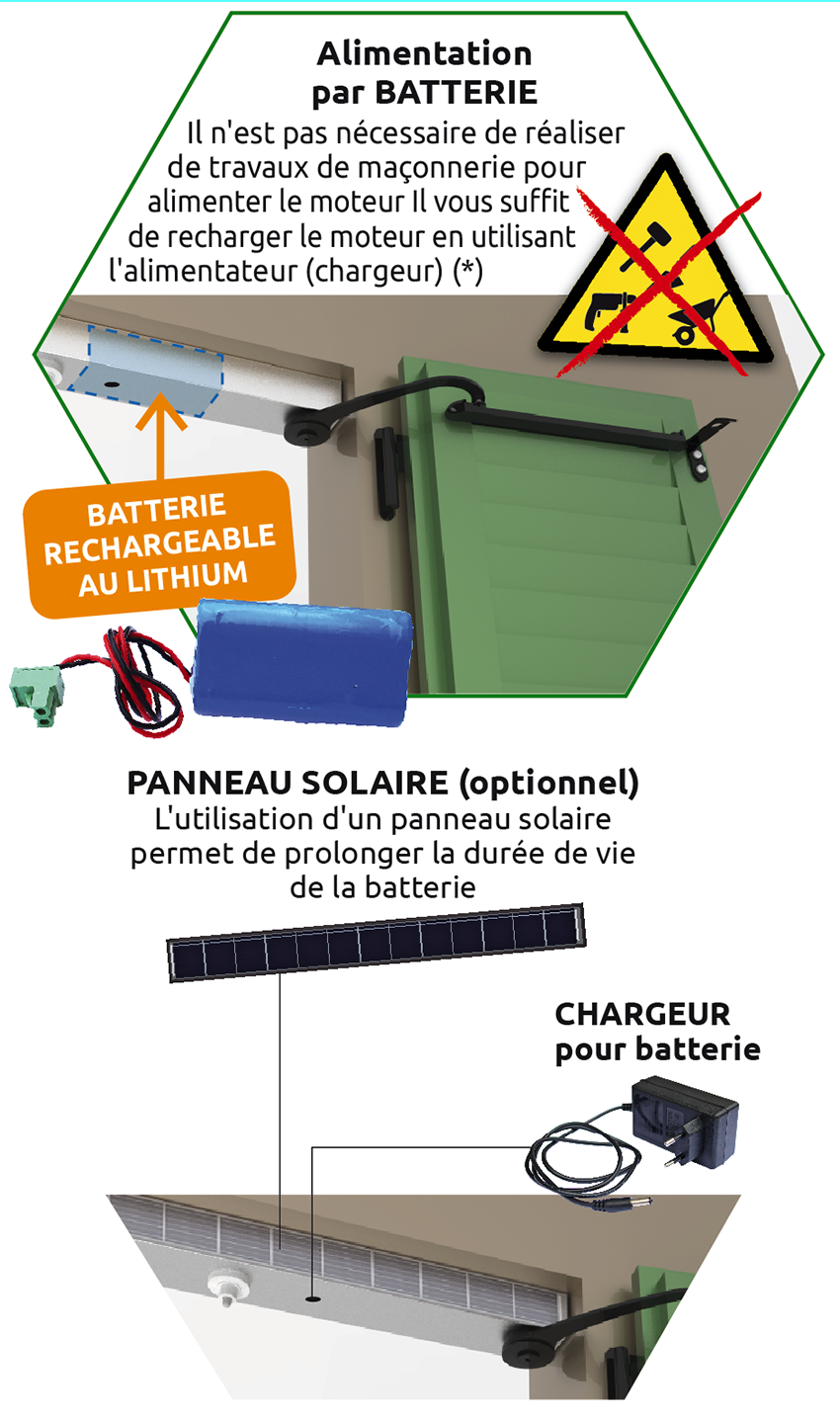

– batteries lithium rechargeables
Application avec moteur directement en linteu
Application spéciale avec moteur sur l’appui pur fenetres en arc
Carte de contrôle électronique
Description | RHA2 POWER |
Armoire de commande | pour 1 ou 2 moteurs 12 Vdc |
Récepteur radio | intégré, 433 MHz |
Alimentation | pack de batteries |
Durée de la recharge | environ 1 mois |
Alimentation moteur | 12 Vdc / 1,4 A |
Verrouillage électrique | 12 Vdc |
Détection d’obstacle électronique | Oui |
Commande d’ouverture | Oui |
Commande de fermeture | Oui |
Commande homme mort | Oui |
Commande ouverture centralisée | Oui |
Commande fermeture centralisée | Oui |
Codice | Nome | Descrizione articolo |
APE-150/4405 | RHASET865 PLUG-IN | Kit pour 1 vantail d’une largeur de 865 mm (possibilité de le réduire) sans leviers |
APE-150/4410 | RHASET1200 PLUG-IN | Kit pour 2 vantaux d’une largeur de 1200 mm (possibilité de le |
APE-150/4425 | RHASET1525 PLUG-IN | Kit pour 2 vantaux d’une largeur de 1525 mm (possibilité de le |
APE-150/4488 | RHAPS | Alimentateur (chargeur) |
APE-550/1155 | EGOHOME | Émetteur 433,92 Mhz pour piloter le système via radio |
APE-150/4490 | RHA SUN | Panneau solaire pour RHASET |
Autres coloris RHASET
Les automatismes RHASET, en plus de la couleur blanche, sont également disponibles sur demande en aluminium anodisé (même prix de la couleur blanche) ou avec couleur RAL fourni par le client
aluminium anodisé | aluminium peint | |
Code | Nom | Couleur |
APE-150/4405.S | RHASET865 PLUG IN | APE-150/4405.XXXX |
APE-150/4410.S | RHASET1200 PLUG IN | APE-150/4410.XXXX |
APE-150/4425.S | RHASET1525 PLUG IN | APE-150/4425.XXXX |
Quantité minimale n.10 automatismes. XXXX = couleur RAL choisie |
Pour compléter le KIT, ajoutez les leviers (RHAG, RHAG1, RHAG2, RHAG3), à choisir en fonction du type d’ouverture des volets, 1 levier pour chaque vantail
Code | Nom | Description |
APE-150/4530 | RHAG | Kit coulisseau équipée de guide et bras pour 1 vantail (droite ou gauche), réglable |
APE-150/4531 | RHAG1 | Kit coulisseau équipée de guide et bras pour 1 vantail (droite ou gauche), non réglable |
APE-150/4532 | RHAG2 | Kit coulisseau équipée de guide et bras pour 1 vantail (droite ou gauche) pliant, avec patin pour appui du vantail, |
APE-150/4533 | RHAG3 | Bras levier à compas T pour 1 vantail (droite ou gauche) |
MANUELS
- Manuel d’instruction de l’unité de contrôle
- Manuel d’instructions de montage
Installation avec fixation au dessus du linteu. Application à choisir en cas d’obstacles dans l’embrasure de la fenêtre, par exemple grilles ou moustiquaires
Installation avec fixation au dessus du linteu. Application interne sur la fenêtre
